工作台面积	1400×1600 mm
工作台承重	8000 kg
纵向行程（下滑座）z	1500 mm
横向行程（上滑座）x	1600 mm
回转速度	1.2 r/min
主轴直径	130 mm
主轴锥孔	公制80#
主轴箱行程y	1400 mm
主轴最大扭矩	3136 n.m
最大轴向抗力	31360 n
主电机功率（970r/min）	15 kw
主轴行程w	900 mm
主轴中心到工作台面距离	0-1400 mm
主轴速度范围及级数	4- 800 r/min 24级
平旋盘最大扭矩	4900 n.m
平旋盘刀架行程u	250 mm
平旋盘转速级数	2.5-125 r/min 18级
主轴每转主轴、主轴箱、工作台进给范围、级数
当主轴4-200 r/min时	0.05-8 mm/r 18级
当主轴250-800 r/min时	0.01-2 mm/r 18级
平旋盘每转滑块、主轴箱、工作台纵横向进给范围级数	0.08-12.5 mm/r 18级
主轴、主轴箱、工作台纵横向快速移动	2500 mm/min
测量系统读数精度 （x、y、座标英国球栅）	0.005 mm
工作台4×90°定位精度	±6"
加工范围
钻孔	φ80 mm
平旋盘最大镗孔	φ800 mm
平旋盘车平面最大直径	φ860 mm
机床重量	24500 kg
外形尺寸（长×宽×高）	6995×3647×3442 mm
电气容量	30 kva
快速移动电机功率（970r/min）	5.5 kw
主轴箱液压系统电机功率（1400 r/min）	1.5 kw
导轨润滑电机功率	60 w
工作台液压系统电机功率1400 r/min）	0.75 kw

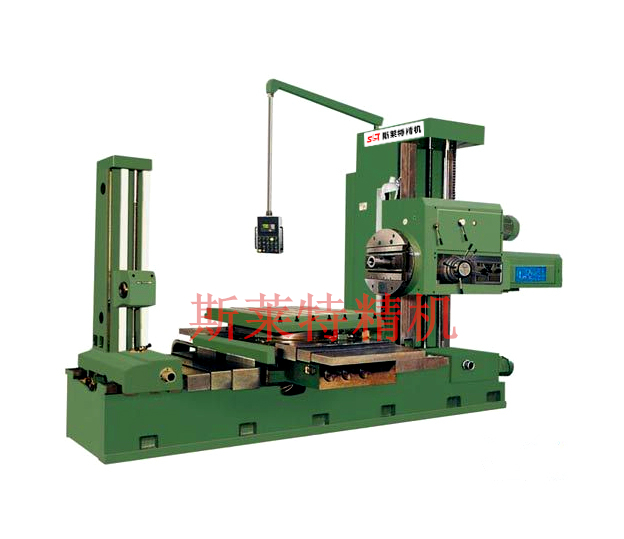

TPX6113型卧式铣镗床，本机床是万能性机床，可对箱体、壳体、机座等大型零件进行钻孔、镗孔、扩孔、铰孔、锪平面、铣平面、切槽、车螺纹等切削加工，广泛应用于能源、交通、重型、石化机械等行业，是加工箱体类零件的关键设备。

结构特点：机床总体布局为单立柱、侧挂箱、带固定式平旋盘；工作台在床身上进行纵、横向移动，机床具有很好的刚性、使用性和较大的加工范围。

TPX6113/2卧式镗床主轴系统采用优化设计，主轴为三点支承，具有刚性好、回转精度高的特点，主轴经过氮化处理，提高了硬度、增强了耐磨性、延长了使用寿命；

TPX6113/2卧式镗床设有悬挂式按钮站，操作集中，灵活方便。主运动、进给运动变速均采用液压预选变速转阀，节省了辅助时间，提高了加工效率；

主轴箱升降、工作台纵横向及回转运动的分配均采用电磁离合器操纵，其夹紧、松开采用液压控制，夹紧后具有机械自锁、夹紧可靠，减轻劳动强度，提高了机床的自动化程度；

前立柱导轨面，采用电接触表面加热自冷淬火、提高导轨硬度、延长使用寿命，上下滑座设有机械卸荷，防止低速爬行；

在进给箱和快速箱内分别设有保险离合器，当机床超负荷时，保险离合器即脱开，避免内部机构损坏；

凡不同时移动的部件均设有电气互锁装置、确保安全；

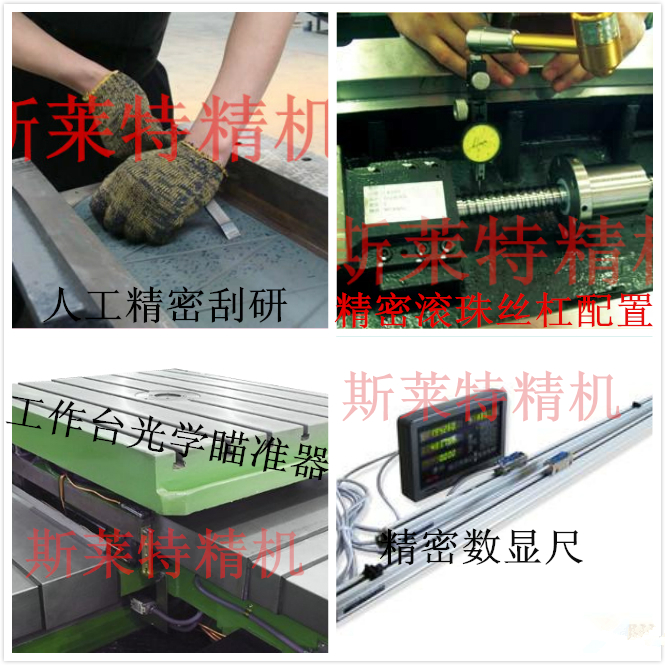

主轴箱升降和工作台横向移动两个座标采用英国球栅数显装置，该球栅尺为整体尺，无需拼接，易于安装、精度稳定，全封闭结构，能有效地防止油、冷却液、切屑等侵入，经久耐用，读数精度为0.005mm，根据用户要求z向也可安装球栅数显装置（另行付款）；

x、z向导轨设有不锈钢拉板防护装置，保护导轨；

机床配有日本三菱plc，对机床电气进行控制；

TPX6113/2为加大行程型（后立柱为特供附件），x向行程2000mm、y向行程1800mm、z向行程2000mm，工作台载荷可达10000kg。
