故障现象：某配套SIEMENS 8M系统的进口华体会综合体育投注 ，出现114#报警，手册提示为Y轴测量有故障，电缆损坏或信号不良。

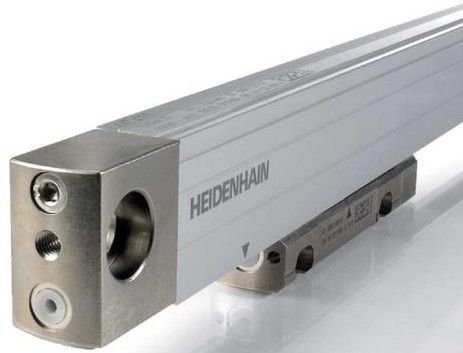

    分析及处理过程：该机测量采用海德汉直线光栅尺，根据故障内容查Y轴电缆正常。为判断光栅尺是否正常，将Y轴光栅尺插到与其能配用的光栅数显表上通电，用手转动Y轴丝杠，发现Y轴坐标不变，则说明光栅尺故障。拆下该光栅尺，发现一光电池线头脱落：重新焊接好后，通电检查，数显表显示跟随光栅变化；再将光栅尺装回机床，开机报警消除，机床恢复正常。
