立式华体会综合体育投注
主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件，可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面，斜面的精确加工，加工实现程序化，缩短了生产周期，从而使用户获得良好的经济效益。
一．功能及特点说明
1机床总体布局
立式华体会综合体育投注
采用立式框架布局，床身、工作台、滑座、立柱、主轴箱等大件均采用HT300高强度孕育处理的树脂合金密烘铸铁，两次时效处理消除应力。这些大件均采用Pro/E和Ansys优化设计，提高大件和整机的刚度和稳定性，有效抑制了切削力引起的机床变形和振动。
2机床导轨
华体会综合体育投注
机床导轨采用多次时效处理，不低于3mm的深度超音频淬火工艺，由进口导轨磨床精密磨削。导轨接触面经人工精密高布点刮研与铲花，并贴附进口聚四氟乙烯耐磨片，吸震性好，精度保持永久性稳定。
3运动系统
X、Y、Z轴导轨副采用滚动直线导轨，动静摩擦力小，灵敏度高，高速振动小，低速无爬行，定位精度高，伺服驱动性能优，提高机床的精度和精度稳定性。
X、Y、Z轴伺服电机经弹性联轴器与高精度滚珠丝杠直联，减少中间环节，实现无间隙传动，进给灵活、定位准确，传动精度高。
Z轴伺服电机带有自动抱闸功能，在断电的情况下，能够自动抱闸将电机轴抱紧，使之不能转动，起到安全保护的作用。主轴箱采用氮气自动平衡，升降运行平稳顺畅，上下反向响应灵敏，无冲击，减少伺服响应的滞后性，可以大幅度提高工件表面精度及表面粗糙度
4主轴单元
主轴单元采用台湾一线品牌厂家产品，具有高精度，高刚性。轴承采用P4级主轴专用轴承，整套主轴在恒温条件下组装完成后，均通过动平衡校正及跑合测试，提高了整套主轴的使用寿命及可靠性。
主轴在其转速范围内可实现无级调速，主轴采用电机内置编码器控制，可实现主轴定向和刚性攻丝功能。
5刀库
采用圆盘式刀库，安装在立柱侧面，换刀时刀盘由滚子凸轮机构驱动及定位，主轴到达换刀位置后，由机械手换刀装置（ATC）完成还刀和送刀，ATC为滚齿凸轮机构，经过预压后能够高速无噪音运转，使换刀过程快速准确。
6冷却系统
配备大流量冷却泵及大容量水箱，充分保证循环冷却，主轴箱端面配有冷却喷嘴，既可以水冷也可以风冷，并且随意切换，冷却过程可以通过M代码或控制面板进行控制。配置清洁气枪，用来清洁机床。
7气动系统
气动三联件能够过滤气源中的杂质和水分，防止不纯净的气体对机床部件损伤和腐蚀。电磁阀组通过PLC程序控制，保证主轴松刀、主轴中心吹气、主轴夹刀、主轴风冷等动作能够快速准确的完成。
8机床防护
机床采用符合安全标准的防护间，既防止冷却液飞溅、又保证操作安全、外观宜人。机床各导轨均有防护罩，防止切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和腐蚀。
9润滑系统
导轨、滚珠丝杠副均采用中央集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减少了摩擦阻力，提高了运动精度，保证了滚珠丝杠副和导轨的使用寿命。
10排屑系统
加工过程中产生的铁屑直接落到防护间上，防护内部斜面结构使得铁屑很顺利的滑落到排屑槽里，然后通过螺旋排屑器将铁屑输送到接屑小车里，简单实用而且经济性好。
XH715/VMC850华体会综合体育投注
,XH716/VMC1060立式华体会综合体育投注
参数：
|
华体会综合体育投注
型号：
|
XH715/VMC850
|
XH716/VMC1060
|
|
工作台面积
|
1000mmX500mm
|
1300mmX600mm
|
|
T型槽
|
5-18H8
|
5-18H8
|
|
左右行程（X轴）
|
800mm
|
1000mm
|
|
前后行程（Y轴）
|
500mm
|
600mm
|
|
上下行程（Z轴）
|
500mm
|
600mm
|
|
主轴中心至立柱导轨距离
|
575mm
|
660mm
|
|
主轴端面至工作台面距离
|
110-610
|
180-610
|
|
主轴锥度
|
BT40
|
BT50
|
|
主轴锥孔/拉钉
|
BT40
|
BT50
|
|
主轴功率（基本配置）
|
7.5 KW（主轴伺服）
|
11KW（主轴伺服）
|
|
最高转速（基本配置）
|
8000rpm
|
8000rpm
|
|
最高进给速度
|
6000mm/min
|
6000mm/min
|
|
快速移动速度（X/Y/Z）
|
16000mm/min
|
16000mm/min
|
|

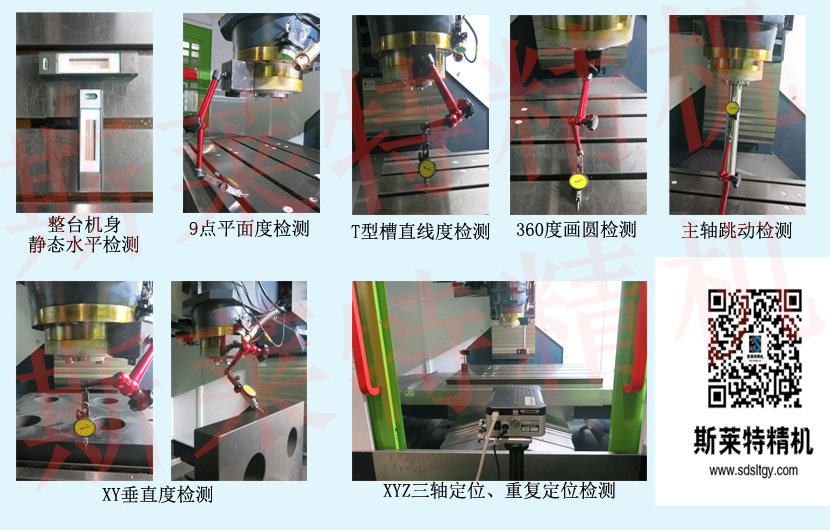

定位精度（X、Y、Z）
|
半闭环0.015整机
全闭环0.01整机
|
半闭环0.018整机
全闭环0.012整机
|
|
重复定位精度（X、Y、Z）
|
半闭环0.008整机
全闭环0.005整机
|
半闭环0.01整机
全闭环0.006整机
|
|
长X宽X高
|
2700X2350X2630mm3
|
3500X3000X2950mm3
|
|
工作台最大承载重量
|
500Kg
|
600Kg
|
|
机床重量
|
5200Kg
|
7000Kg
|

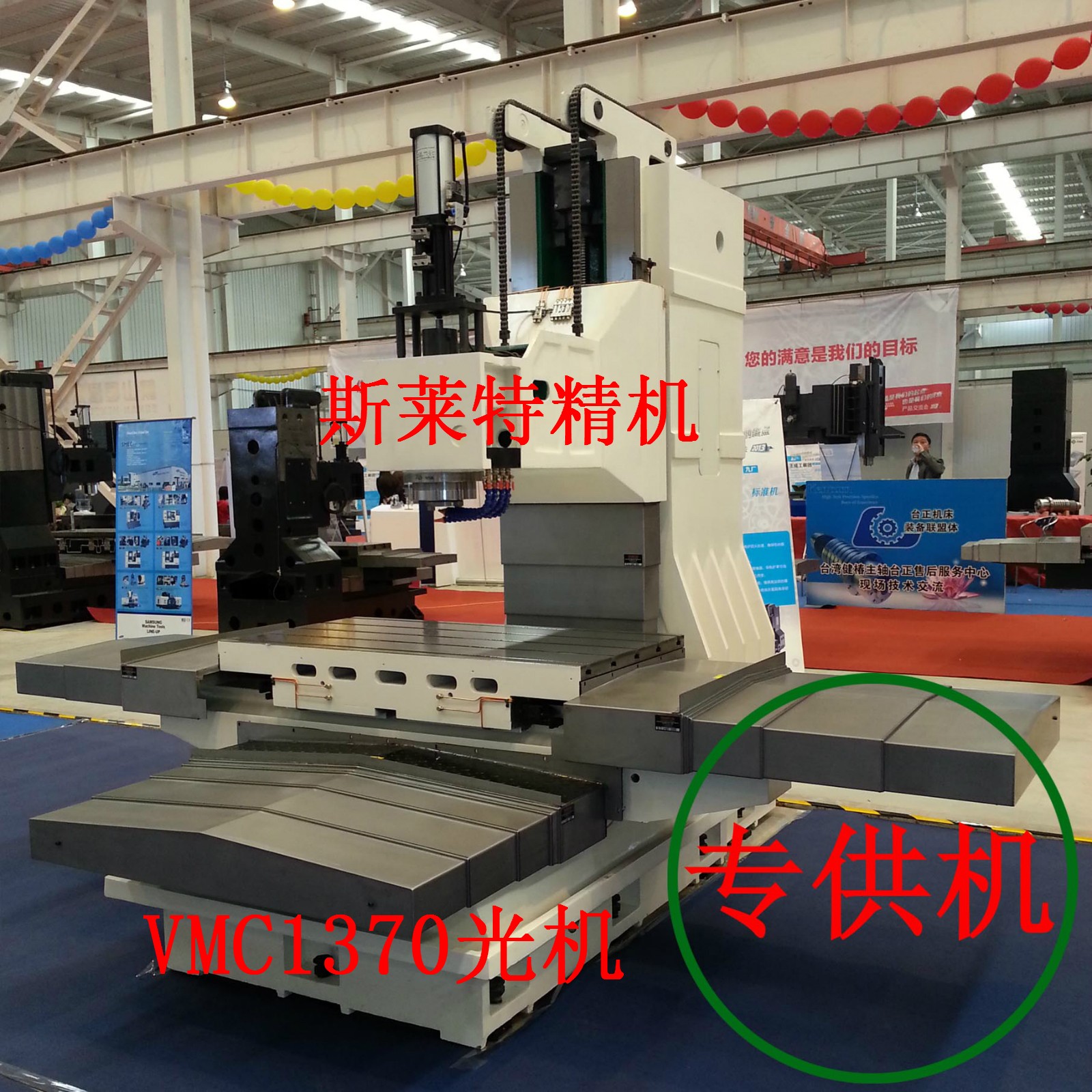

XH717/VMC1370华体会综合体育投注
,XH718/VMC1580立式华体会综合体育投注
参数：
|
华体会综合体育投注
型号
|
XH717/VMC1370
|
XH718/VMC1580
|
|
工作台面积
|
1500mmX700mm
|
1700mmX800mm
|
|
T型槽
|
5-18H8
|
5-18H8
|
|
左右行程（X轴）
|
1300mm
|
1500mm
|
|
前后行程（Y轴）
|
700mm
|
800mm
|
|
上下行程（Z轴）
|
700mm
|
700mm
|
|
主轴中心至立柱导轨距离
|
800mm
|
850mm
|
|
主轴端面至工作台面距离
|
160-860
|
170-870
|
|
主轴锥度
|
BT50
|
BT50
|
|
主轴锥孔/拉钉
|
BT50
|
BT50
|
|
主轴功率（基本配置）
|
15KW（主轴伺服）
|
18.5KW（主轴伺服）
|
|
最高转速（基本配置）
|
8000rpm
|
8000rpm
|
|
最高进给速度
|
6000mm/min
|
6000mm/min
|
|
快速移动速度（X/Y/Z）
|
16000mm/min
|
16000mm/min
|
|
定位精度mm（X、Y、Z）
|
半闭环0.025整机
全闭环0.015整机
|
半闭环0.035整机
全闭环0.018整机
|
|
重复定位精度mm（X、Y、Z）
|
半闭环0.015整机
全闭环0.008整机
|
半闭环0.035整机
全闭环0.01整机
|
|
长X宽X高
|
3900X3200X3000mm3
|
4300X3300X3500mm3
|
|
工作台最大承载重量
|
700Kg
|
1500Kg
|
|
机床重量
|
9000Kg
|
13000Kg
|
斯莱特立式华体会综合体育投注
主要配置：
|
床身
|
孕育合金铸铁，多次时效处理
|
|
滚珠丝杠
|
台湾银泰PMI（双螺母预拉伸机构）
|
|
滚珠丝杠螺母
|
台湾银泰PMI
|
|
滚珠丝杠轴承
|
日本 NSK
|
|
联轴器
|
台德合资
|
|
主轴
|
台湾罗弈/普森8000RPM
|
|
直线导轨
|
台湾上银
|
|
数控系统
|
国产标配，可选发那科、三菱、西门子
|
|
刀库、换刀系统
|
台湾圆盘刀库24T、台湾打刀缸
|
|
导轨防护
|
不锈钢全防护
|
|
伺服电机
|
国产标配，可选发那科、三菱、西门子
|
|
手持遥控单元
|
进口
|
|
行程开关
|
德国巴鲁夫
|
|
通讯接口
|
标准RS232接口
|
斯莱特精机立式华体会综合体育投注
标准配置：
|
数控系统
|
国产广数、国产华中、国产凯恩帝、台湾新代、台湾宝元
|
|
台湾进口主轴
|
台湾罗弈、台湾普森、台湾旭泰、
|
|
台湾滚珠丝杆
|
台湾银泰
|
|
台湾直线导轨
|
台湾上银
|
|
台湾圆盘刀库
|
台湾圣杰、台湾首轮、台湾德大
|
|
主轴箱平衡
|
国产氮气自助平衡缸
|
斯莱特精机立式华体会综合体育投注
选择配置：
|
数控系统
|
日本三菱、日本发那科、德国西门子、德国海德汉
|
|
进口高速主轴
|
进口品牌直连式8000/10000转
|
|
进口机械主轴
|
齿轮机械主轴6000转8000转
|
|
主轴冷却方式
|
主轴环喷、主轴中心出水
|
|
德国瑞士丝杠
|
德国进口、瑞士进口
|
|
数控光栅尺
|
意大利进口、德国进口、美国进口
|
|
机床轴数
|
配置数控第四轴、数控第五轴
|
